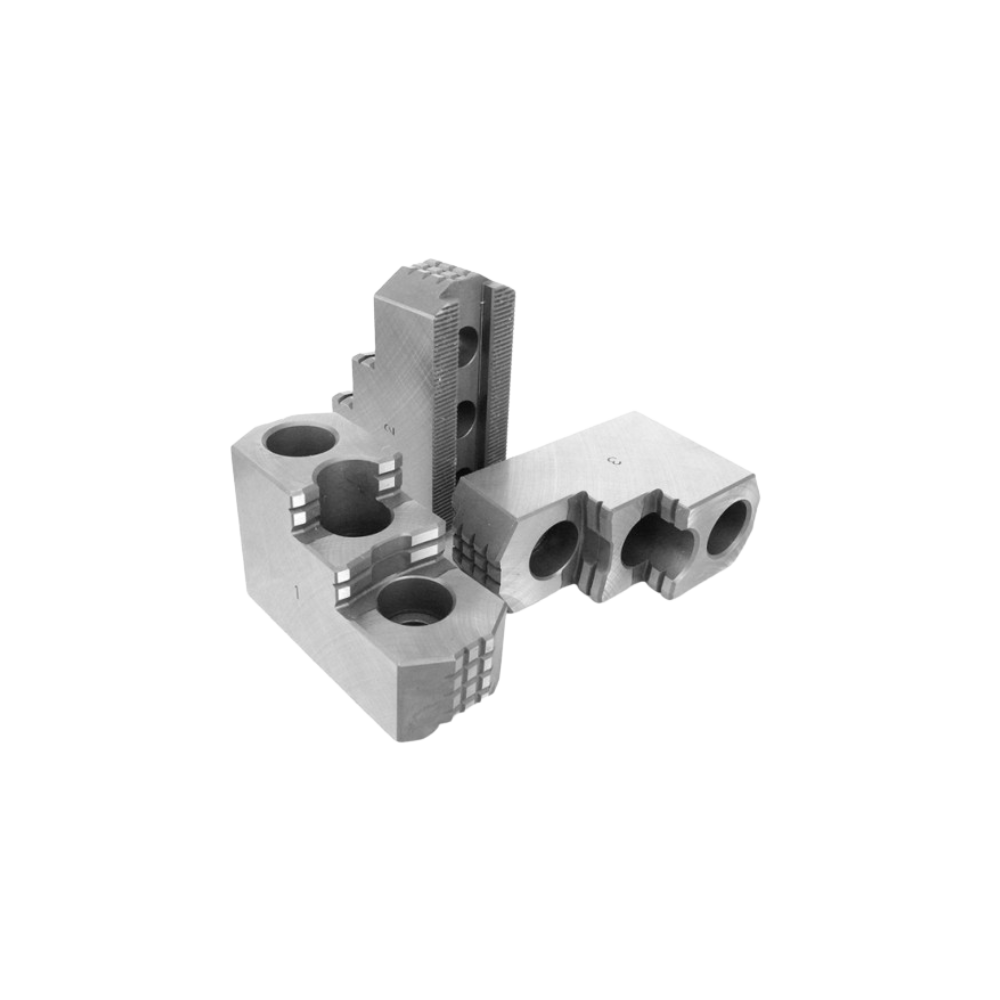

HB08A1 Sert Ayak

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 254mm

Çene stroğu (çap):6.3mm

Sıkma çapı:50-254mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):6,3
• Sıkma kuvveti (kN):48
• Ağırlık (kg):42,5
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB10A1
• Sıkma çapı (mm):50 - 254
• Hava tüketimi (Nl):2,52

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

 Kataloglar:

Kitagawa AS06 kataloğu için tıklayınız.

Kitagawa AS06 PDF çizimi için tıklayınız.

Kitagawa AS06 DXF çizimi için tıklayınız.

Kitagawa AS06 kullanım kılavuzu için tıklayınız.

10 inç, 3 ayaklı hidrolik ayna (Büyük Delik çaplı Yeni Nesil Ayna)

Sadece Fanuc kontrol üniteli tezgahlar ile uyumludur.

ES50T-HR 230V ESPERT Torque Set

6 inç, 3 ayaklı standart hidrolik ayna.

Max.Ø60mm Pens Kapasiteli Hızlı Değiştirilebilir (Quick Change) Hidrolik Pens Ayna

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 165mm

Ayak stroğu (çap):5.2mm

Sıkma çapı:23-165mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):5,2
• Sıkma kuvveti (kN):21
• Ağırlık (kg):16
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB06B1
• Sıkma çapı (mm):23-165
• Hava tüketimi (Nl):1,04

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

Kataloglar:

 Kitagawa AS06 kataloğu için tıklayınız.

Kitagawa AS06 PDF çizimi için tıklayınız.

Kitagawa AS06 DXF çizimi için tıklayınız.

Kitagawa AS06 kullanım kılavuzu için tıklayınız.

HES810-BT40 Yüksek Devirli Elektrikli Motor Tutucu seti 80.000 devire kadar

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 210mm

Çene stroğu (çap):6.3mm

Sıkma çapı:30-210mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):6,3
• Sıkma kuvveti (kN):33
• Ağırlık (kg):27,7
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB08B1
• Sıkma çapı (mm):30 - 210
• Hava tüketimi (Nl):1,81

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

Kataloglar:

Kitagawa AS08 kataloğu için tıklayınız.

Kitagawa AS08 PDF çizimi için tıklayınız.

Kitagawa AS08 DXF çizimi için tıklayınız.

Kitagawa AS08 kullanım kılavuzu için tıklayınız.

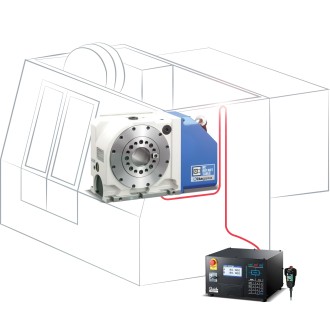

Yüksek frenleme Torklu 4 Eksen Divizör

12inç, 3 ayaklı standart hidrolik ayna.

8 inç, 3 ayaklı standart hidrolik ayna.

8 İnç, 3 ayaklı hidrolik ayna. (Büyük Delik çaplı Yeni Nesil Ayna)
