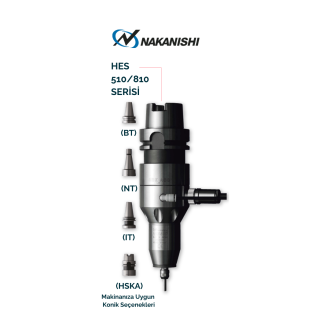

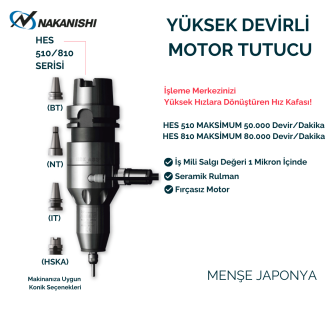

HES810-BT40 Yüksek Devirli Elektrikli Motor Tutucu seti 80.000 devire kadar

ES50T-HR 230V ESPERT Torque Set

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 165mm

Ayak stroğu (çap):5.2mm

Sıkma çapı:23-165mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):5,2
• Sıkma kuvveti (kN):21
• Ağırlık (kg):16
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB06B1
• Sıkma çapı (mm):23-165
• Hava tüketimi (Nl):1,04

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

Kataloglar:

 Kitagawa AS06 kataloğu için tıklayınız.

Kitagawa AS06 PDF çizimi için tıklayınız.

Kitagawa AS06 DXF çizimi için tıklayınız.

Kitagawa AS06 kullanım kılavuzu için tıklayınız.

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 210mm

Çene stroğu (çap):6.3mm

Sıkma çapı:30-210mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):6,3
• Sıkma kuvveti (kN):33
• Ağırlık (kg):27,7
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB08B1
• Sıkma çapı (mm):30 - 210
• Hava tüketimi (Nl):1,81

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

Kataloglar:

Kitagawa AS08 kataloğu için tıklayınız.

Kitagawa AS08 PDF çizimi için tıklayınız.

Kitagawa AS08 DXF çizimi için tıklayınız.

Kitagawa AS08 kullanım kılavuzu için tıklayınız.

Statik (sabit) Pnömatik aynalar.

Dahili hava silindirli 254mm

Çene stroğu (çap):6.3mm

Sıkma çapı:50-254mm

Kitagawa’nın standart sabit parça bağlama aynası.

Ana özellikleri

Yüksek hassasiyet ve sıkma kuvveti ile stabil kesim sağlar.

• Ayak stroğu (çap) (mm):6,3
• Sıkma kuvveti (kN):48
• Ağırlık (kg):42,5
• Maks. Hava basıncı(Mpa):0,7
• Yumuşak ayak:SB10A1
• Sıkma çapı (mm):50 - 254
• Hava tüketimi (Nl):2,52

Sıkma kuvveti, ayak ve iş parçası tipine göre değişkenlik göstermektedir.

Hava tüketimi= basınç altında 10mm başına 0,6MPa piston stroğu.

 Kataloglar:

Kitagawa AS06 kataloğu için tıklayınız.

Kitagawa AS06 PDF çizimi için tıklayınız.

Kitagawa AS06 DXF çizimi için tıklayınız.

Kitagawa AS06 kullanım kılavuzu için tıklayınız.

6 inç, 3 ayaklı standart hidrolik ayna.

8 inç, 3 ayaklı standart hidrolik ayna.

10 inç, 3 ayaklı standart hidrolik ayna.

12inç, 3 ayaklı standart hidrolik ayna.

6 inç 3 ayaklı hidrolik ayna. (Büyük Delik çaplı Yeni Nesil Ayna)
